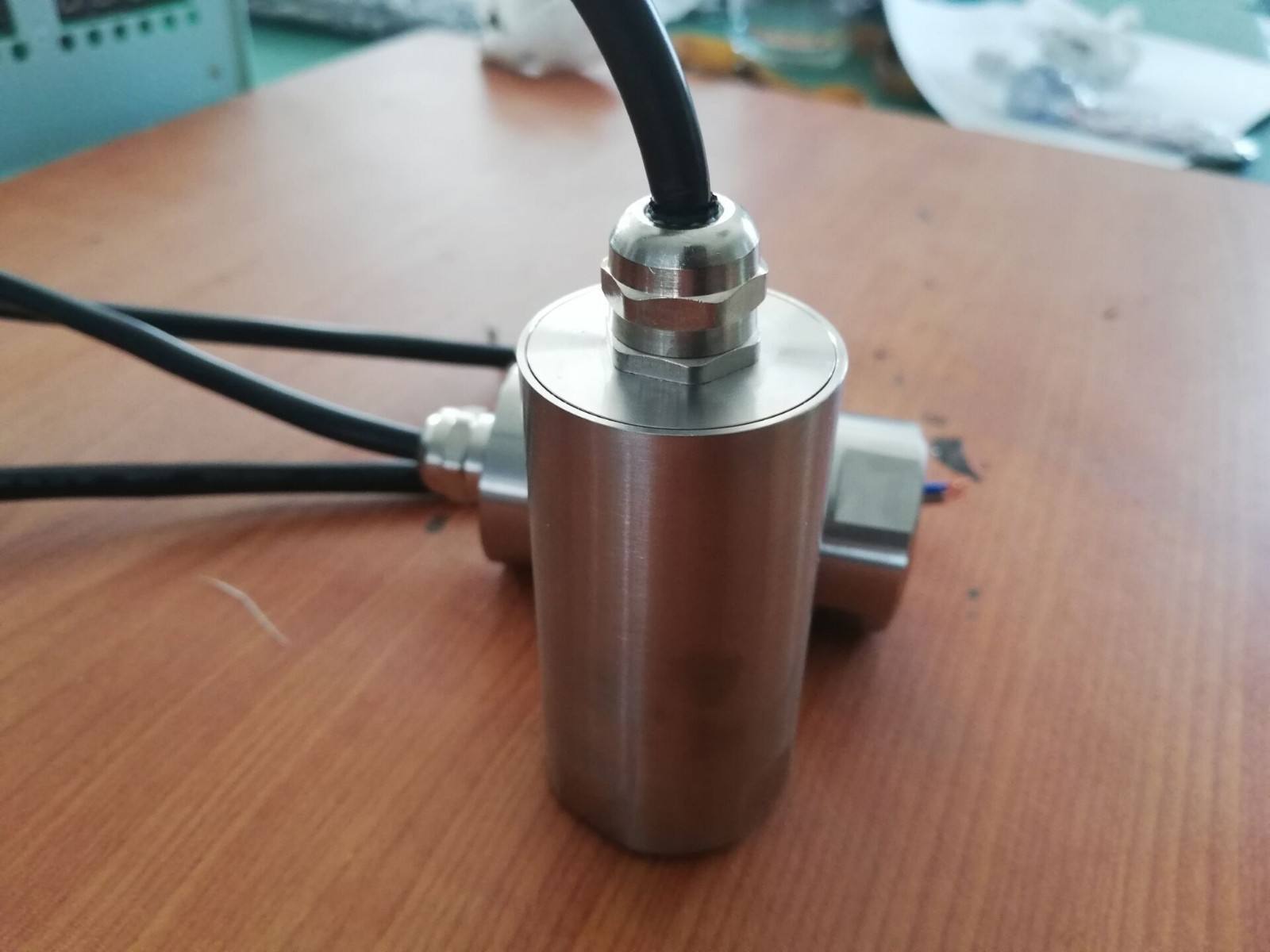

HD-ST-2FB磁電式振動速度傳感器
產品概述
HD-ST-2FB磁電式振動速度傳感器是一種采用電磁感應原理設計的工業監測設備，主要用于旋轉機械裝置的振動測量。該傳感器通過內部運動線圈切割磁力線產生感應電壓，將機械振動轉換為電信號輸出，適用于汽輪機、壓縮機、風機、泵等設備的軸承振動監測。其核心特點是無需外部供電，安裝便捷，能有效識別設備早期故障信號。
工作原理與結構特點
該傳感器屬于慣性式結構，由磁路系統、慣性質量及彈簧阻尼組件構成。當傳感器固定在振動體上時，內部線圈與磁鐵發生相對運動產生與振動速度成正比的電壓信號。外殼采用全不銹鋼材質，防護等級高，可適應-30℃至120℃的工作環境，并具備抗電磁干擾能力。傳感器底部設計有M10×1.5螺紋孔，支持垂直或水平安裝方式，便于現場固定。
技術性能參數
傳感器靈敏度為20mV/mm/s±5%，頻率響應范圍覆蓋5-300Hz，可檢測最大振幅2mm（峰峰值），加速度承受能力達10g。輸出信號可直接接入振動監視保護儀或PLC系統，轉換為4-20mA標準電流信號。外形尺寸為φ29×76mm，重量約250g，電纜長度可選3米、5米或10米規格，滿足不同場景布線需求。
應用場景與優勢
主要應用于電力、石油、化工等行業的旋轉機械狀態監測，通過實時采集軸承座振動數據，幫助用戶評估設備運行狀況。相比接觸式測量方案，該傳感器具有安裝靈活、維護簡單的特點，特別適用于不便安裝電渦流傳感器的場合。雙線圈設計提升了抗干擾性能，信號輸出穩定可靠，適合長期連續監測。
使用注意事項
安裝時應確保傳感器與測量面緊密接觸，避免外力沖擊影響測量精度。建議定期檢查傳感器固定狀態及電纜連接情況，在高溫或高濕度環境中使用時需注意環境參數是否符合要求。傳感器輸出信號需配合專用二次儀表進行解析，不建議直接接入普通電壓表測量。
簡介：
HD-ST-2FB振動速度傳感器主要安裝在各種旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。安裝位置：垂直或者水平安裝于被測振動點上，傳感器底部用M10×1.5螺釘固定。
HD-ST-2FB振動速度傳感器配接LH6012振動監視保護儀，可測量各種旋轉機械的軸承絕對振動，可以早期發現各種旋轉機械的故障，輸出標準4-20mA電流信號，送給PLC、DCS和DEH系統等。
電氣指標：
靈 敏 度：20mv/mm/s
頻率響應：10到1000 Hz
振頻率：10Hz
可測振幅： ≤2000μm(P — P)
最大加速度：10g
物理指標：
外形尺寸：φ35×80mm
重 量：約350g
測量方向：垂直或水平
環境指標：
溫 度： -20℃到+80℃，相對濕度 ≤90% |
