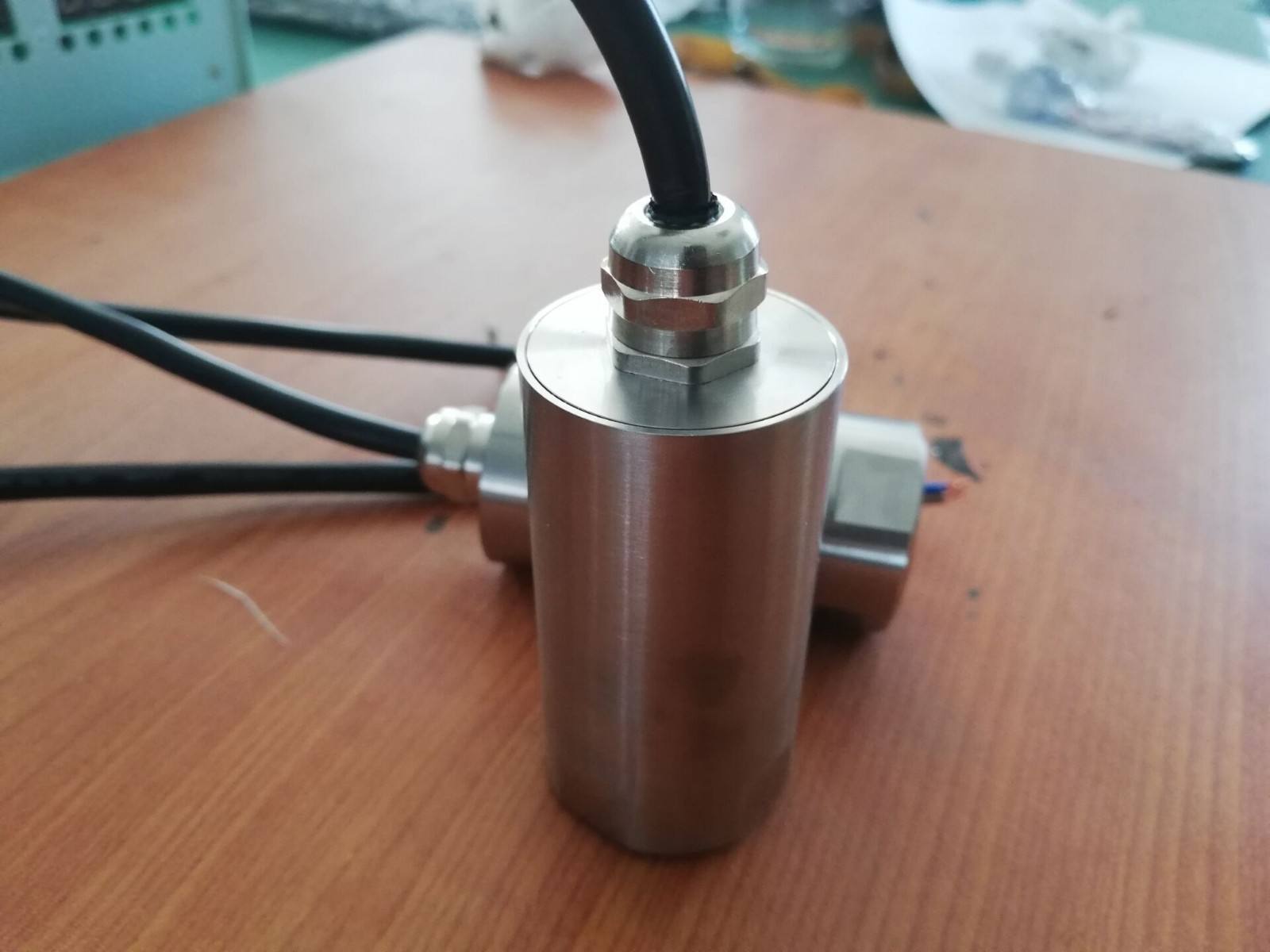

TD-2-50汽輪機熱膨脹位移傳感器
產品概述
TD-2-50熱膨脹傳感器是專為汽輪機行業設計的位移測量設備，主要用于監測汽輪機組在運行過程中的膨脹位移變化。該傳感器采用中頻位移傳感元件，具備就地和遠傳兩種指示方式，就地指示視野大，遠傳指示線性度高且抗干擾性強。其結構設計簡單可靠，能夠長期穩定工作，輸出信號為恒流，適合與各類監控系統配合使用。該產品已被國內多家大型汽輪機制造企業選用，適用于汽輪機汽缸膨脹的精確測量和保護。
工作原理與功能特點
傳感器基于差動變壓器式位移測量原理，當鐵芯在線圈內移動時，通過阻抗變化轉換為電壓信號，實現位移量的精確測量。其核心組件采用耐高溫、耐腐蝕材料制成，確保在-30℃至+100℃環境下穩定工作。產品具有抗干擾能力強、線性度好（±1%滿量程）、結構簡單不易損壞等特點，能長期連續監測汽輪機殼體熱膨脹過程，有效預防因膨脹不均導致的設備變形或應力集中問題。
應用場景與安裝要求
該傳感器主要用于汽輪機啟動、停機或特定工況下殼體熱膨脹的監測，需安裝在機殼死點兩側，通過兩側測量值差異反映機殼變形情況。安裝時需注意避免強磁場干擾，并配合位移監視保護儀（如LH6072系列）使用，可輸出4-20mA標準信號接入DCS/PLC系統，實現報警和保護功能。典型量程為0-50mm，還可根據需求選擇25mm或35mm規格。
技術參數與配套方案
傳感器工作電源為1500Hz交流激勵（10-20VAC），輸出阻抗250Ω±50Ω，線性度達全量程±1.5%。配套的熱膨脹監控儀支持智能報警設置、量程調整及RS485通訊功能，可實時顯示膨脹數據并觸發繼電器動作。產品適用于發電、鋼鐵、化工等領域，尤其適合汽輪機、壓縮機等旋轉機械的長期狀態監測。
一、簡介：
TD-2系列絕對膨脹傳感器是為汽輪機行業測量汽輪機組絕對膨脹位移所設計的傳感器，它有就地和遠傳兩種指示。就地指示視野大，它采用中頻位移傳感器作為傳感元件；遠傳指示線性好，抗干擾性強，結構簡單，不易損壞，可靠性好，能長期連續使用，輸出為恒流。已被國內大中型汽輪機制造廠選用，其它精密測量行程的位移場合也可采用。配接LH6072系列位移監視保護儀，可測量汽輪機的汽缸膨脹。
二、電氣指標：
行程范圍：
TD-2 熱膨脹傳感器：0～25、35、50mm
勵 磁：1500Hz，1～20VAC
線 性 度：有效全量程的±0.25%
三、物理指標：
外形尺寸：見尺寸圖
四、環境指標：
使用溫度：-10到+100 ℃
相對濕度：≤ 90% 非冷凝 |
